DC Coupling กับ AC Coupling ต่างกันอย่างไร เลือกแบบไหนสำหรับแบตเตอรี่โซลาร์

เมื่อคุณตัดสินใจติดตั้งแบตเตอรี่ร่วมกับระบบโซล่าเซลล์ คำถามทางวิศวกรรมข้อแรกไม่ใช่ยี่ห้อแบตเตอรี่ แต่เป็น “จะเชื่อมแบตเตอรี่เข้ากับระบบตรงจุดไหน” ซึ่งมีสองแบบคือ DC Coupling กับ AC Coupling ข้อมูลที่แพร่หลายมักบอกว่า DC Coupling มีประสิทธิภาพ 94–97.5% ส่วน AC Coupling เหลือเพียง 80–90% ราวกับต่างกัน 10–15% แต่เมื่อตรวจกับงานวิจัยที่ผ่านการทบทวน ตัวเลขนั้นไม่จริง งานศึกษาระดับโรงไฟฟ้าพบว่าสองสถาปัตยกรรมนี้ต่างกันไม่ถึง 1% ตัวตัดสินที่แท้จริงจึงไม่ใช่ตัวเลขประสิทธิภาพ แต่เป็นเรื่องหน้างาน: คุณกำลังสร้างระบบใหม่ทั้งชุด (ซึ่ง DC Coupling ได้เปรียบ) หรือต่อเติมแบตเตอรี่เข้ากับระบบโซล่าเดิม (ซึ่ง AC Coupling ทำได้ง่ายกว่ามาก)

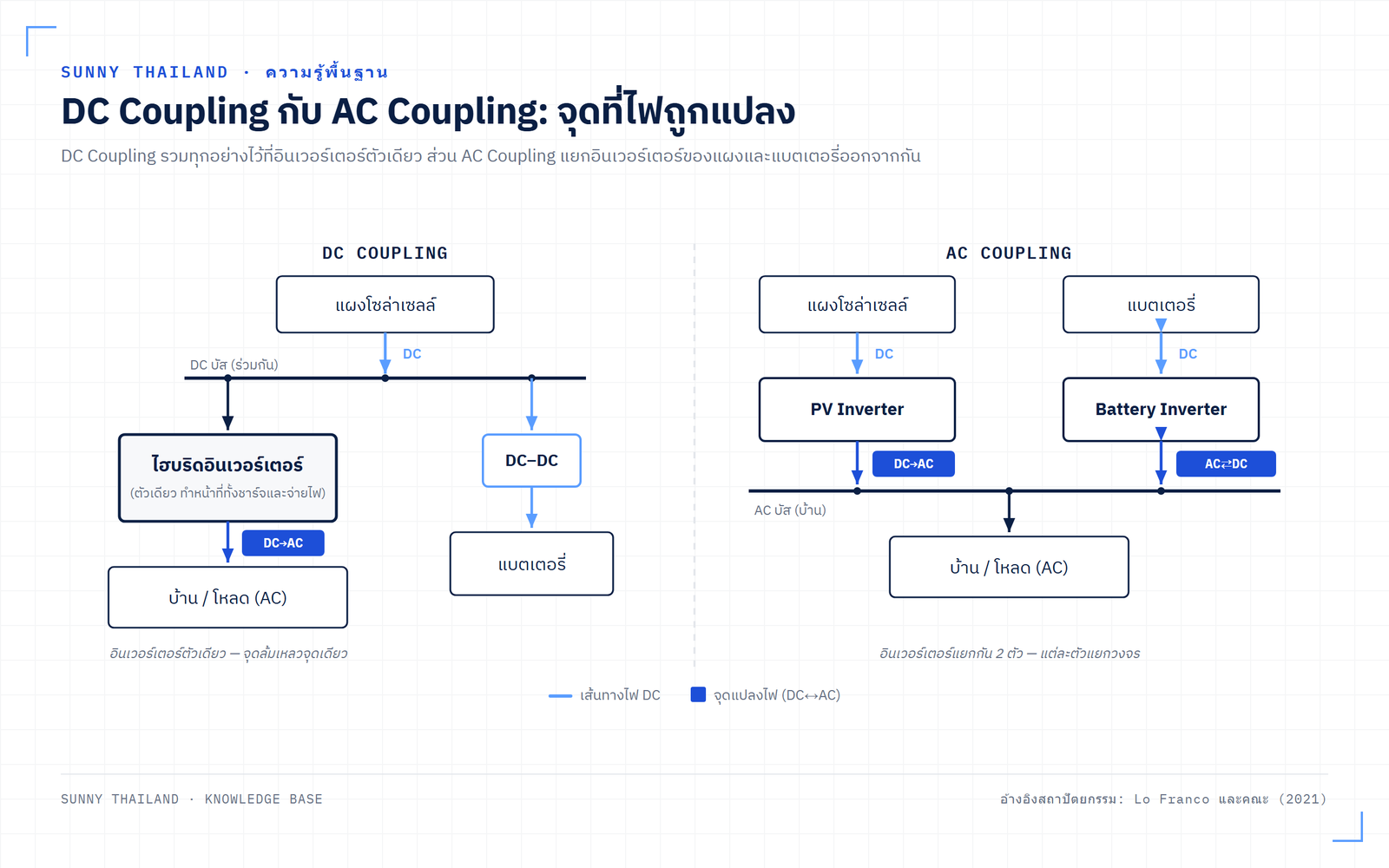

DC Coupling กับ AC Coupling ต่างกันที่ “จุดแปลงไฟ” ไม่ใช่ที่ยี่ห้อ

ความต่างทั้งหมดอยู่ที่ไฟฟ้าจากแผงถูกแปลงเป็นกระแสสลับ (AC) ก่อนหรือหลังจากถูกส่งเข้าแบตเตอรี่ แผงโซล่าเซลล์ผลิตไฟกระแสตรง (DC) และแบตเตอรี่ก็เก็บไฟเป็น DC ส่วนบ้านและการไฟฟ้าใช้ไฟ AC สถาปัตยกรรมสองแบบนี้คือสองคำตอบต่อคำถามเดียวกันว่า “จะวางตัวแปลงไฟไว้ตรงไหน”

ใน DC Coupling แผงและแบตเตอรี่ใช้บัส DC ร่วมกันผ่าน ไฮบริดอินเวอร์เตอร์ (Hybrid Inverter) ตัวเดียว ไฟ DC จากแผงประจุเข้าแบตเตอรี่ได้โดยตรงผ่านวงจรควบคุมแรงดัน DC–DC แล้วจึงแปลงเป็น AC เพียงครั้งเดียวตอนจ่ายไฟเข้าบ้าน ยี่ห้อที่ใช้แนวทางนี้เช่น Huawei (SUN2000 + LUNA2000) และ SolarEdge (Energy Hub + Home Battery)

ใน AC Coupling แผงและแบตเตอรี่ทำงานแยกกัน แผงต่อกับอินเวอร์เตอร์กริดไท (PV Inverter) แปลง DC→AC เข้าสายไฟบ้านตามปกติ ส่วนแบตเตอรี่มีอินเวอร์เตอร์ของตัวเองต่างหาก (Battery Inverter) เวลาชาร์จต้องดึงไฟ AC ในบ้านกลับมาแปลงเป็น DC (AC→DC) และเวลาจ่ายก็แปลงกลับเป็น AC อีกครั้ง (DC→AC) ยี่ห้อที่ออกแบบมาแบบนี้เช่น Enphase (ไมโครอินเวอร์เตอร์ IQ8 + IQ Battery)

ส่วนต่างประสิทธิภาพจริงอยู่ที่ราว 0.2–0.7% ไม่ใช่ 10–15% อย่างที่หลายแหล่งอ้าง

ตัวเลข “DC 94–97.5% เทียบกับ AC 80–90%” ที่พบตามเว็บผู้ขายทั่วไปนั้นสูงเกินจริง งานวิจัยที่ผ่านการทบทวนโดยผู้เชี่ยวชาญเพียงชิ้นเดียวที่เปรียบเทียบสองสถาปัตยกรรมนี้เชิงปริมาณและเปิดอ่านได้เต็มฉบับ คือ Lo Franco และคณะ (2021) วารสาร Energies ซึ่งจำลองโรงไฟฟ้าขนาด 288 MWp คู่กับ BESS 92.2 MW/275.2 MWh พบประสิทธิภาพเฉลี่ยรายปีของชุดแปลงไฟ (PCS) ดังนี้

สถาปัตยกรรม	ประสิทธิภาพเฉลี่ยรายปี (เฉพาะชุดแปลงไฟ)
DC Coupling (ตัวแปลง DC–DC ที่ขาแบตเตอรี่)	97.02%
AC Coupling	96.86%
DC Coupling (ตัวแปลง DC–DC ที่ขาแผง)	96.34%

ส่วนต่างระหว่าง DC Coupling ที่ดีที่สุดกับ AC Coupling อยู่ที่ราว 0.16% ไม่ใช่หลักสิบเปอร์เซ็นต์ และแม้ในภาคผนวกที่งานวิจัยจงใจใส่ค่าประสิทธิภาพรอบการชาร์จของเซลล์แบตเตอรี่แบบเลวร้ายที่ 80% ประสิทธิภาพรวม (ชุดแปลงไฟ + แบตเตอรี่) ของ AC Coupling ก็ยังอยู่ที่ 95.56% ไม่ได้ตกไปถึง 80–90% ตามที่มักเข้าใจกัน

ข้อควรระวังเรื่องขอบเขต: ตัวเลขข้างต้นมาจากโรงไฟฟ้าขนาดใหญ่ที่ทำหน้าที่บริการโครงข่าย ไม่ใช่บ้านที่ชาร์จ–จ่ายทุกวันเพื่อใช้เอง หลักการนับขั้นตอนการแปลงไฟ (หัวข้อถัดไป) ใช้ได้กับระบบบ้านโดยตรง แต่ตัวเลขเปอร์เซ็นต์ที่แน่นอนของระบบที่อยู่อาศัยยังไม่มีแหล่งปฐมภูมิยืนยัน จึงควรถือเป็นทิศทาง ไม่ใช่ค่าที่ตายตัว (ข้อมูล ณ เดือนกรกฎาคม 2569)

DC Coupling ประหยัดการแปลงไฟในขาชาร์จ แต่คืนกลับตอนจ่ายไฟ — ครบรอบเสมอกันที่ 3 ครั้ง

กลไกที่ตรวจสอบได้จริงคือจำนวนและชนิดของการแปลงไฟในแต่ละทิศทางการไหล ไม่ใช่ตัวเลขประสิทธิภาพรวมลอย ๆ ทุกครั้งที่แปลงไฟจะมีการสูญเสียเป็นความร้อน (ทั้งจากความต้านทานและการสวิตช์ของอุปกรณ์) เมื่อไล่นับทีละทิศทางจะเห็นภาพที่ต่างจากคำอธิบายเดิม: DC Coupling ประหยัดการแปลงไฟได้จริงในขาชาร์จ แต่กลับเสียเปรียบเล็กน้อยในขาจ่ายไฟ

ทิศทางการไหลของไฟ	AC Coupling	DC Coupling
แผง → บ้าน/กริด (กลางวัน ไม่ผ่านแบตเตอรี่)	แปลง 1 ครั้ง	แปลง 1 ครั้ง

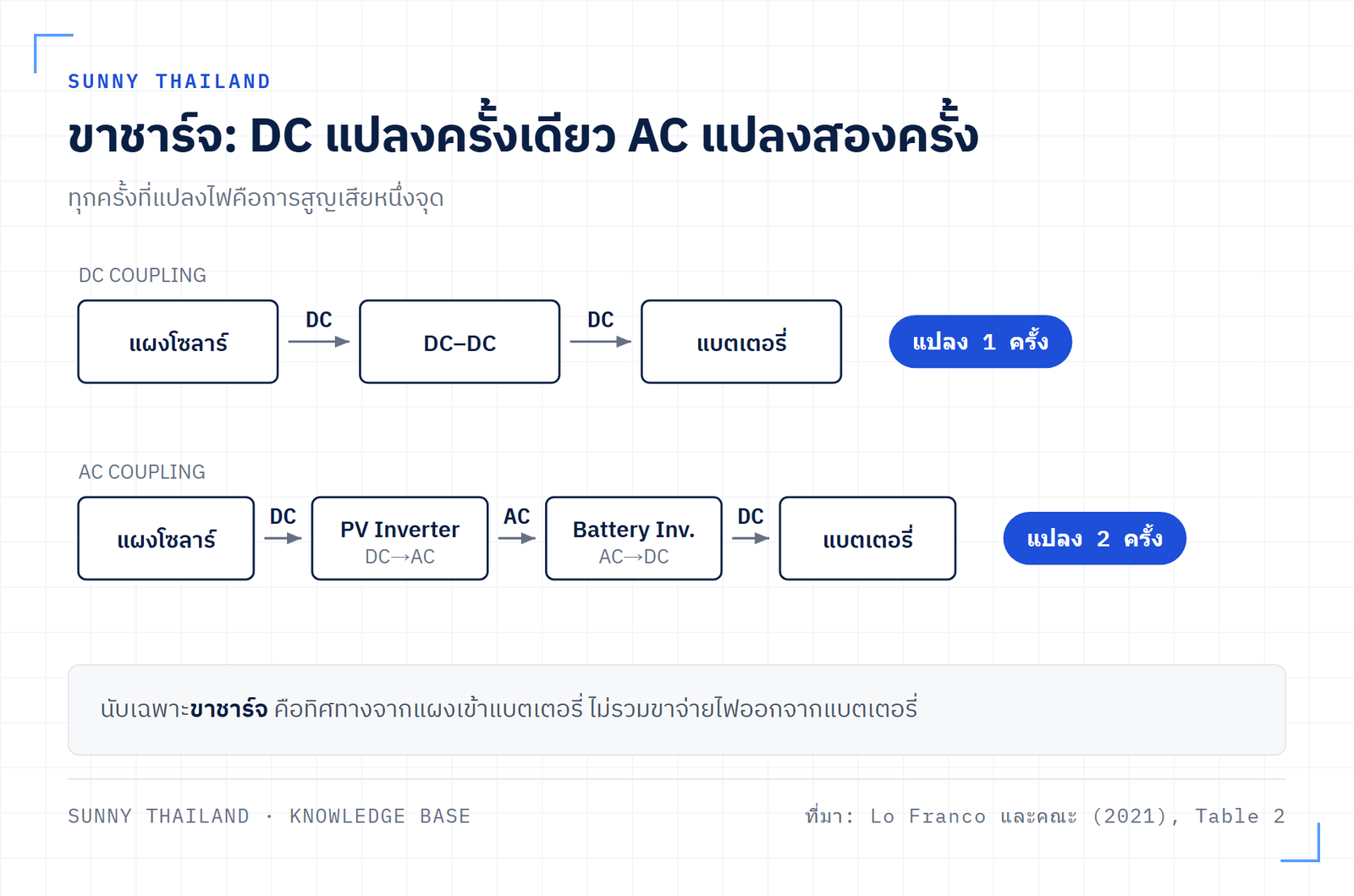

แผง → แบตเตอรี่ (ชาร์จ)	แปลง 2 ครั้ง	แปลง 1 ครั้ง
แบตเตอรี่ → บ้าน (จ่ายไฟ)	แปลง 1 ครั้ง	แปลง 2 ครั้ง
ครบรอบผ่านแบตเตอรี่ (แผง→แบตเตอรี่→บ้าน)	แปลง 3 ครั้ง	แปลง 3 ครั้ง

ประเด็นที่คำอธิบายทั่วไปมักพลาด: เมื่อนับให้ครบทั้งรอบ จำนวนครั้งการแปลงไฟของสองสถาปัตยกรรม เท่ากันที่ 3 ครั้ง DC Coupling ประหยัดไป 1 ครั้งในขาชาร์จ (1 เทียบกับ 2) แต่จ่ายคืน 1 ครั้งในขาจ่ายไฟ (2 เทียบกับ 1 เพราะไฟต้องผ่านตัวแปลง DC–DC ของแบตเตอรี่ก่อนเข้าอินเวอร์เตอร์) คำอธิบายที่พบบ่อยว่า AC Coupling “แปลงไฟซ้ำซ้อนทุกทิศทาง” จึงไม่ถูกต้อง ที่ AC Coupling เสียเปรียบมีเพียงขาชาร์จเท่านั้น ส่วนเหตุที่ DC Coupling ยังนำหน้าเล็กน้อยในภาพรวม เป็นเพราะมันแทนการแปลง DC↔AC ด้วยการแปลง DC–DC ซึ่งสูญเสียน้อยกว่า บวกกับที่ไฟส่วนใหญ่ในเวลากลางวันถูกใช้ทันทีโดยไม่ผ่านแบตเตอรี่ (เส้นทางนี้ทั้งสองแบบเท่ากัน)

ข้อสังเกตเชิงสเปกเพิ่มเติม: ไม่ใช่ผลิตภัณฑ์ DC Coupling ทุกตัวจะวางตัวแปลง DC–DC ไว้ที่ขาเดียวกัน บางรุ่นวางไว้ที่ขาแผง บางรุ่นวางไว้ที่ขาแบตเตอรี่ และตำแหน่งนี้มีผลต่อประสิทธิภาพ (ในงานวิจัยข้างต้น แบบวางที่ขาแผงกลับมีประสิทธิภาพต่ำสุดที่ 96.34%) เมื่อเทียบสเปกจึงควรดูสถาปัตยกรรมภายในของรุ่นนั้น ๆ ไม่ใช่แค่ฉลาก “DC Coupled”

DC Coupling ดักเก็บพลังงานส่วนเกินที่เกินพิกัด AC ของอินเวอร์เตอร์ได้

ข้อได้เปรียบทางวิศวกรรมที่เป็นรูปธรรมกว่าเรื่องประสิทธิภาพ คือ DC Coupling เห็นไฟ DC เต็มกำลังของแผงก่อนที่จะถึงเพดานกำลังจ่าย AC ของอินเวอร์เตอร์ เมื่อออกแบบให้กำลังแผง (DC) มากกว่าพิกัดอินเวอร์เตอร์ (AC) ช่วงเที่ยงที่แผงผลิตเกินพิกัด ไฟส่วนที่ปกติจะถูกตัดทิ้ง (Clipping) สามารถไหลลงบัส DC ไปเก็บในแบตเตอรี่ได้แทนการทิ้งเปล่า ส่วน AC Coupling ทำแบบนี้ไม่ได้ เพราะไฟถูกจำกัดที่พิกัด AC ของอินเวอร์เตอร์แผงไปแล้วก่อนถึงแบตเตอรี่

เรื่องอัตราส่วนขนาด DC ต่อ AC ต้องระวัง: มักมีการอ้างว่าออกแบบได้สูงถึง 200% แต่เราไม่พบดาต้าชีตของผู้ผลิตที่ยืนยันเพดาน 200% เป็นค่าสากล ในทางปฏิบัติการออกแบบเกิน 100% เป็นเรื่องปกติ แต่เพดานที่ปลอดภัยขึ้นอยู่กับพิกัดแรงดันและกระแสขาเข้า MPPT ของไฮบริดอินเวอร์เตอร์รุ่นนั้น ๆ ก่อนกำหนดอัตราส่วนจริงต้องเปิดดาต้าชีตของรุ่นที่จะใช้ อย่ายึดตัวเลข 200% แบบเหมารวม

AC Coupling เหมาะกับการเพิ่มแบตเตอรี่เข้าระบบโซล่าที่ติดตั้งไปแล้ว

ข้อได้เปรียบที่แท้จริงของ AC Coupling ไม่ใช่ประสิทธิภาพ แต่คือความยืดหยุ่นในการต่อเติม เพราะแบตเตอรี่กับอินเวอร์เตอร์ของมันมาต่อพ่วงที่สายไฟ AC ในบ้านเท่านั้น จึงเพิ่มเข้ากับระบบโซล่าเดิมที่ใช้งานอยู่แล้วได้โดยไม่ต้องแตะอินเวอร์เตอร์แผงตัวเดิม ในทางกลับกัน DC Coupling ต้องเข้าถึงบัส DC ของแผงโดยตรง หรือต้องถอดอินเวอร์เตอร์แผงตัวเดิมทิ้งเพื่อเปลี่ยนเป็นไฮบริดอินเวอร์เตอร์ ซึ่งเป็นงานใหญ่และมีค่าใช้จ่ายสูง DC Coupling จึงเหมาะกับการสร้างระบบใหม่ทั้งชุด

เรื่องความน่าเชื่อถือก็เป็นคนละภาพกัน DC Coupling รวมทุกอย่างไว้ที่ไฮบริดอินเวอร์เตอร์ตัวเดียว หากตัวนี้เสีย ทั้งการผลิตไฟจากแผงและการจ่ายไฟจากแบตเตอรี่จะหยุดพร้อมกัน (Single Point of Failure) ส่วน AC Coupling แยกอินเวอร์เตอร์ของแผงและของแบตเตอรี่ออกจากกัน หากอินเวอร์เตอร์แผงเสีย แบตเตอรี่ยังจ่ายไฟสำรองต่อได้ การแยกวงจรนี้แลกมากับต้นทุนที่สูงกว่า เพราะต้องมีชุดแปลงไฟของแบตเตอรี่เพิ่มอีกหนึ่งชุด

สรุปวิธีเลือก: ระบบใหม่เลือก DC Coupling, ต่อเติมของเดิมเลือก AC Coupling

เมื่อส่วนต่างประสิทธิภาพจริงน้อยกว่า 1% ปัจจัยตัดสินจึงย้ายไปที่สภาพหน้างานและเป้าหมายการใช้งาน ไม่ใช่ตัวเลข Round-Trip Efficiency บนโบรชัวร์

สถานการณ์ของคุณ	สถาปัตยกรรมที่เหมาะกว่า	เหตุผลหลัก
สร้างระบบใหม่ทั้งแผงและแบตเตอรี่พร้อมกัน	DC Coupling	ขาชาร์จแปลงไฟครั้งเดียว และดักเก็บ Clipping ได้
มีระบบโซล่าเดิมอยู่แล้ว อยากเพิ่มแบตเตอรี่ทีหลัง	AC Coupling	ต่อพ่วงที่สาย AC โดยไม่ต้องเปลี่ยนอินเวอร์เตอร์เดิม
ออกแบบแผงกำลังเกินพิกัดอินเวอร์เตอร์มาก	DC Coupling	เก็บพลังงานส่วนเกินช่วงเที่ยงแทนการตัดทิ้ง
ต้องการให้ไฟสำรองทำงานต่อแม้ส่วนผลิตไฟขัดข้อง	AC Coupling	แยกวงจร ไม่มี Single Point of Failure ที่อินเวอร์เตอร์ตัวเดียว

ในการเลือกจริง ให้ตั้งลำดับคำถามแบบนี้: (1) มีระบบโซล่าเดิมหรือไม่ — ถ้ามีและยังใช้ได้ดี AC Coupling มักคุ้มกว่าเพราะไม่ต้องรื้อของเดิม (2) ถ้าเป็นระบบใหม่ ตั้งใจออกแบบแผงเกินพิกัดอินเวอร์เตอร์เพื่อเก็บ Clipping หรือไม่ — ถ้าใช่ DC Coupling ได้เปรียบชัด (3) ที่เหลือคือเรื่องรุ่นและราคาของอินเวอร์เตอร์แต่ละยี่ห้อ ซึ่งต้องเทียบจากดาต้าชีตจริง ไม่ใช่จากป้ายกำกับสถาปัตยกรรม

สรุปเชิงวิศวกรรม

• ส่วนต่างประสิทธิภาพระหว่าง DC Coupling กับ AC Coupling ในงานวิจัยระดับโรงไฟฟ้าอยู่ที่ราว 0.2–0.7% ไม่ใช่ 10–15% ตัวเลข “AC เหลือ 80–90%” ที่พบทั่วไปไม่มีแหล่งปฐมภูมิรองรับ
• กลไกที่แท้จริงคือจำนวนและชนิดของการแปลงไฟ DC Coupling ประหยัด 1 ครั้งในขาชาร์จ (1 เทียบกับ 2) แต่เสีย 1 ครั้งในขาจ่ายไฟ (2 เทียบกับ 1) รวมทั้งรอบจึงเท่ากันที่ 3 ครั้ง ที่ยังนำหน้าเล็กน้อยเพราะใช้การแปลง DC–DC ที่สูญเสียน้อยกว่าแทนการแปลง DC↔AC
• DC Coupling ดักเก็บพลังงานส่วนเกิน (Clipping) ได้ และเหมาะกับระบบสร้างใหม่ ส่วนอัตราส่วน DC/AC ที่ปลอดภัยต้องดูจากดาต้าชีตอินเวอร์เตอร์ อย่ายึด 200% แบบเหมารวม
• AC Coupling เหมาะกับการต่อเติมระบบเดิม และแยกวงจรจนไม่มี Single Point of Failure ที่อินเวอร์เตอร์ตัวเดียว แลกมากับต้นทุนที่สูงกว่า
• เมื่อประสิทธิภาพต่างกันไม่ถึง 1% ให้ตัดสินจากสภาพหน้างาน (ใหม่หรือต่อเติม) และดาต้าชีตของรุ่นจริง ไม่ใช่จากตัวเลขบนโบรชัวร์

อ้างอิง

1. Lo Franco, F.; Morandi, A.; Raboni, P.; Grandi, G. — Efficiency Comparison of DC and AC Coupling Solutions for Large-Scale PV+BESS Power Plants. Energies, 14(16), 4823 (7 สิงหาคม 2021) — เข้าถึงเมื่อ 22 กรกฎาคม 2569 (เปิดอ่านฉบับเต็ม, open access CC BY 4.0)
