เส้นโค้ง I-V บอกอะไรเกี่ยวกับแผงของคุณ: จากฉลาก 610 W ถึง 466 W บนหลังคาจริง

แผงที่คุณซื้อมาเขียนไว้บนฉลากว่า 610 W แต่มิเตอร์ไม่เคยเห็นตัวเลขนั้นสักวัน ดาต้าชีตของแผงเดียวกันนั้นมีอีกแถวหนึ่งที่บอกว่า 466 W และแถวนั้นตรงกับความเป็นจริงมากกว่า สาเหตุไม่ใช่แผงเสียหรือช่างติดผิด แต่เป็นเพราะตัวเลขบนฉลากคือจุดเดียวบนเส้นโค้ง I-V ที่วัดในห้องแล็บที่ 25°C และแสง 1000 W/m² ทุกอย่างที่เกิดขึ้นบนหลังคาจริง — ความร้อน เงา ฝุ่น เซลล์ที่เริ่มเสื่อม — คือการที่เส้นโค้งเส้นนี้ขยับ และการอ่านรูปร่างของมันคือวิธีเดียวที่แยกได้ว่าไฟที่หายไปเป็นการสูญเสียตามธรรมชาติ หรือเป็นความเสียหายที่ต้องเคลม

เส้นโค้ง I-V คือแผงทั้งแผงในกราฟเดียว และตัวเลขที่ผู้ขายบอกคือจุดเดียวบนเส้นนั้น

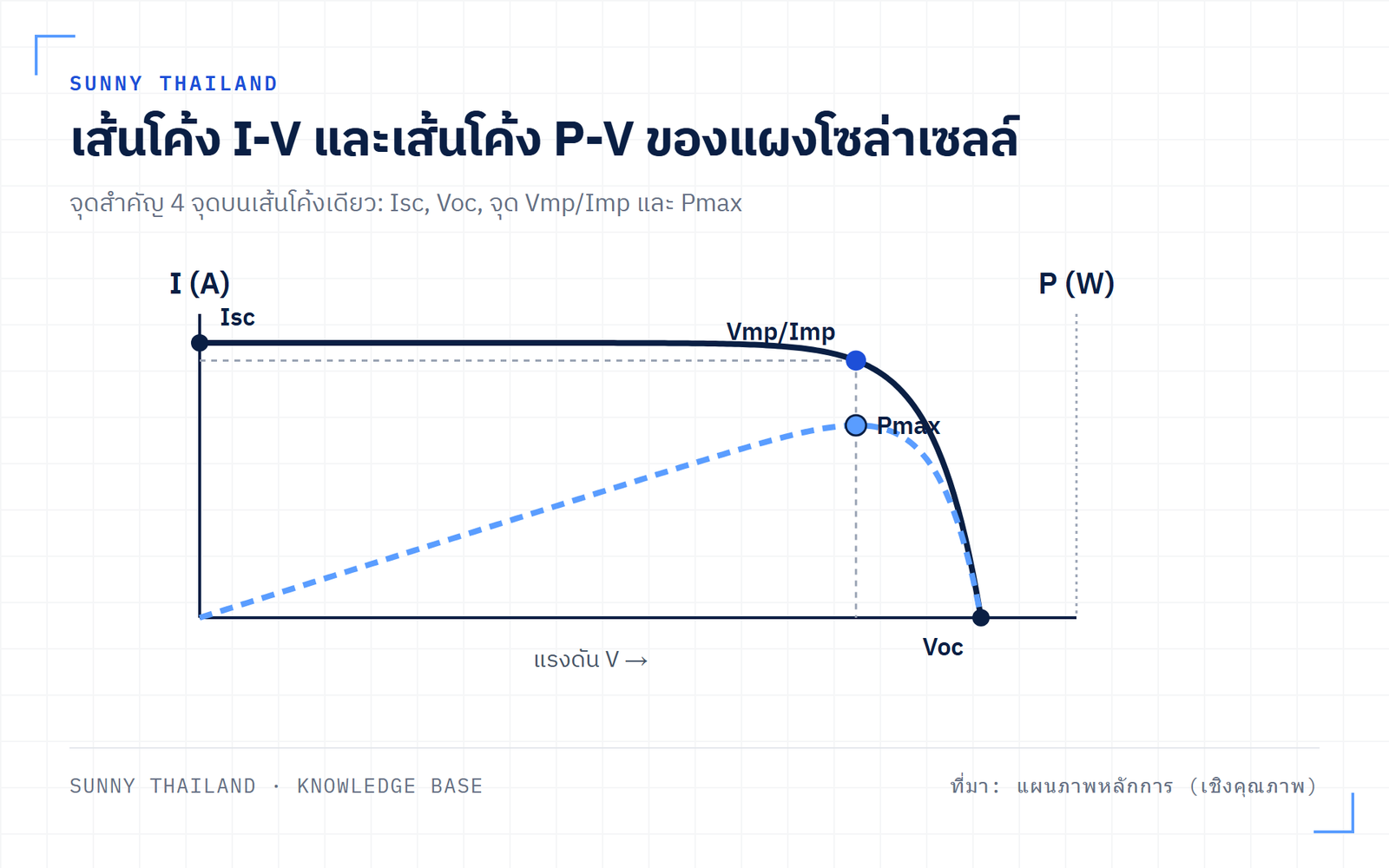

ถ้าต่อโหลดที่ปรับค่าได้เข้ากับแผงแล้วกวาดค่าความต้านทานจากศูนย์ไปจนถึงอนันต์ กระแสและแรงดันที่วัดได้จะลากเป็นเส้นโค้งเส้นหนึ่ง เส้นนั้นคือ I-V curve และมันมีจุดสำคัญ 4 จุด

• I_sc (Short Circuit Current) — กระแสเมื่อลัดวงจรขั้วบวกกับขั้วลบ แรงดันเป็นศูนย์ กำลังไฟจึงเป็นศูนย์ ค่านี้แปรผันเกือบเป็นเส้นตรงกับความเข้มแสง
• V_oc (Open Circuit Voltage) — แรงดันเมื่อไม่ต่อโหลดเลย กระแสเป็นศูนย์ กำลังไฟจึงเป็นศูนย์เช่นกัน ค่านี้ไวต่ออุณหภูมิมากกว่าไวต่อแสง
• V_mp และ I_mp — แรงดันและกระแส ณ จุดที่ผลคูณของทั้งสองสูงที่สุด
• P_max — กำลังไฟสูงสุดนั้นเอง คือตัวเลขที่พิมพ์อยู่บนฉลากและในใบเสนอราคา

ระหว่าง I_sc กับ V_oc เส้นโค้งจะราบเกือบขนานกับแกนแรงดัน แล้วหักลงอย่างรวดเร็วที่ปลายขวา มุมหักนั้นเรียกกันในงานภาคสนามว่า “หัวเข่า” (knee) และรูปร่างของหัวเข่าคือสิ่งที่บอกสภาพของแผง เมื่อเอากระแสคูณแรงดันทุกจุดบนเส้นนี้ จะได้เส้นโค้ง P-V ที่มียอดเดียวชัดเจน ยอดนั้นคือจุดที่อินเวอร์เตอร์พยายามเกาะไว้ตลอดวัน

เมื่อนำเซลล์มาต่ออนุกรมกันเป็นแผง แรงดันจะคูณตามจำนวนเซลล์ (V_module = N_s × V_cell) ส่วนกระแสยังเท่าเดิมทุกเซลล์ (I_module = I_cell) นี่คือกฎการต่ออนุกรมพื้นฐาน และมันมีผลข้างเคียงที่กลายเป็นหัวใจของบทความนี้ — กระแสของทั้งสายถูกกำหนดโดยเซลล์ที่แย่ที่สุด

Fill Factor คือคุณภาพของหัวเข่าในตัวเลขเดียว และแผง 610 W ที่ยกมาคำนวณได้ 78.5%

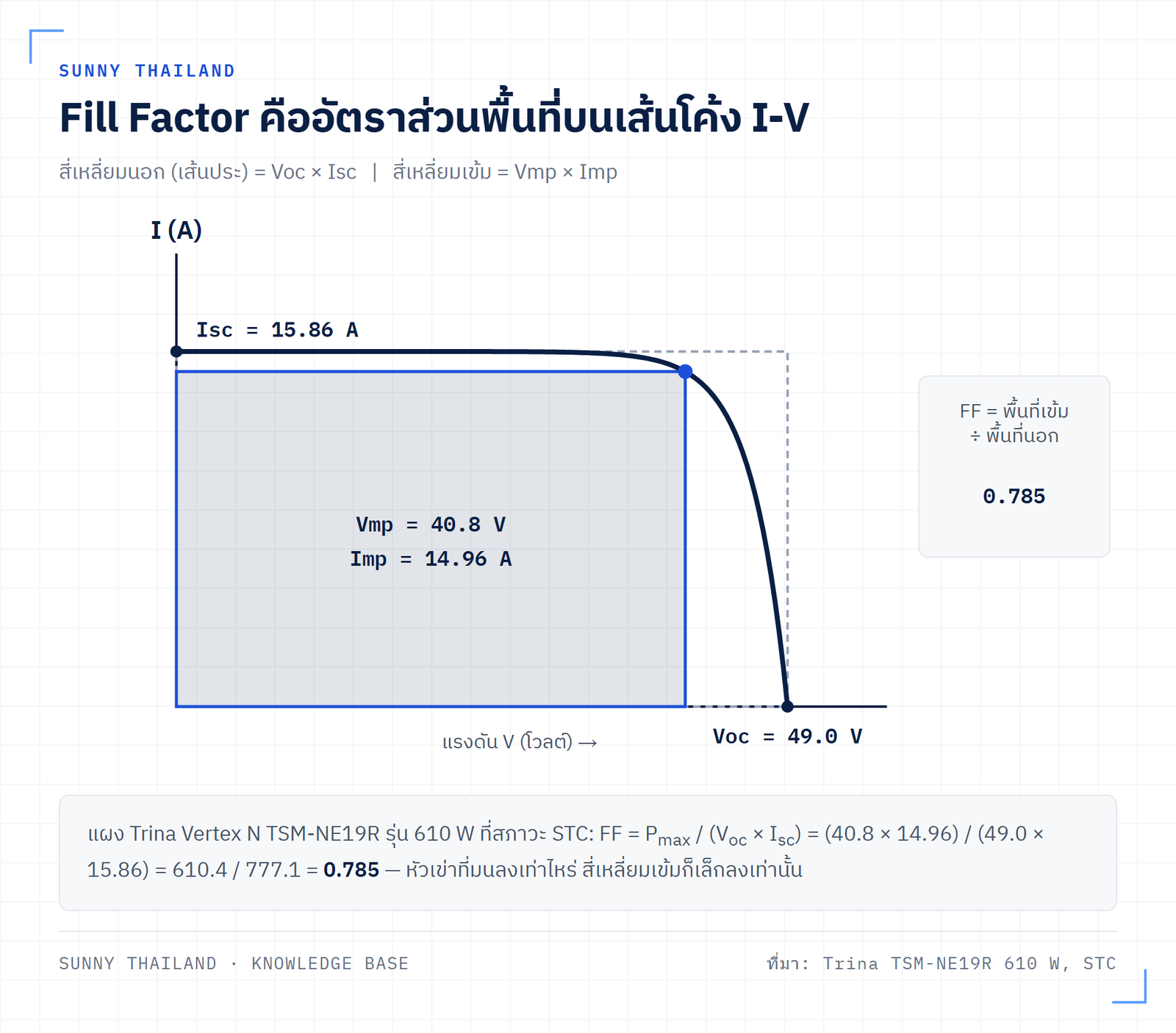

Fill Factor (FF) วัดว่าเส้นโค้งจริง “เต็ม” แค่ไหนเมื่อเทียบกับสี่เหลี่ยมในอุดมคติที่กว้าง V_oc และสูง I_sc นิยามตรงไปตรงมาตาม PVEducation ของ UNSW คือ

FF = P_max / (V_oc × I_sc) = (V_mp × I_mp) / (V_oc × I_sc)

ลองคำนวณจากดาต้าชีตจริงที่ดาวน์โหลดได้เอง Trina Vertex N TSM-NE19R รุ่น 610 W ระบุที่สภาวะ STC ว่า V_mp = 40.8 V, I_mp = 14.96 A, V_oc = 49.0 V, I_sc = 15.86 A แทนค่าได้

FF = (40.8 × 14.96) / (49.0 × 15.86) = 610.4 / 777.1 = 0.785

ตัวเลขนี้บอกอะไรสองอย่าง อย่างแรก FF ของแผง (โมดูล) ต่ำกว่า FF ของเซลล์ เสมอ เพราะริบบอนเชื่อมเซลล์ กล่องต่อสาย และสายไฟ ล้วนเพิ่มความต้านทานอนุกรมเข้าไป PVEducation ระบุเพดาน FF ของเซลล์ซิลิคอนไว้ที่ 0.85 สำหรับเซลล์ห้องแล็บ และ 0.83 สำหรับเซลล์เชิงพาณิชย์ ดังนั้น 0.785 ที่ระดับแผงจึงเป็นค่าปกติดีของแผง N-type ระดับบน ไม่ใช่ค่าที่ผิดปกติ (N-type หมายถึงแผ่นเวเฟอร์ที่เจือด้วยฟอสฟอรัสแทนโบรอน ซึ่งไม่เกิดสารประกอบโบรอน-ออกซิเจนที่ทำให้เกิดการเสื่อม LID จึงเป็นชนิดที่ผู้ผลิตรายใหญ่ย้ายไปใช้เกือบทั้งหมดแล้ว)

อย่างที่สอง เอกสารความรู้จำนวนมากในภาษาไทยระบุช่วง FF ของ c-Si เกรดพรีเมียมไว้ที่ “70–85%” ซึ่งกว้างเกินไปจนใช้ตัดสินอะไรไม่ได้ เมื่อเพดานของเซลล์เชิงพาณิชย์อยู่ที่ 0.83 การบอกว่า 0.70 เป็นค่าของ “เกรดพรีเมียม” จึงไม่สมเหตุสมผล ตามหลักวิศวกรรมทั่วไป FF ที่ต่ำลงมาถึงระดับ 0.70 เป็นสัญญาณของความผิดปกติ โดยสองสาเหตุที่พบบ่อยคือความต้านทานอนุกรมที่สูงเกินไป (จุดบัดกรีเสื่อม สายหลวม ขั้วต่อออกซิไดซ์) และเส้นทางลัดวงจรขนาน (shunt) ภายในเซลล์ — ทั้งสองอย่างกดหัวเข่าของเส้นโค้งให้มนลงคนละทาง ถ้าคุณคำนวณ FF จากผลทดสอบ flash test ของแผงที่รับมอบแล้วได้เลข 7 นำหน้าต้นๆ ควรถามหาผลทดสอบซ้ำ ไม่ใช่ยอมรับว่าปกติ

ความร้อนกินกำลังไฟ 0.29% ต่อองศา และแสงกินอีกต่างหาก — ดาต้าชีตแถวที่สองพิสูจน์ตัวเองได้

ตัวเลข 610 W วัดที่สภาวะ STC (Standard Test Conditions) คือแสง 1000 W/m² อุณหภูมิเซลล์ 25°C และสเปกตรัม AM1.5 ซึ่งเป็นสภาวะห้องแล็บที่หลังคาในประเทศไทยไม่เคยไปถึงพร้อมกันทั้งสามข้อ ดาต้าชีตแผ่นเดียวกันจึงมีตารางที่สองที่สภาวะ NOCT — แสง 800 W/m² อุณหภูมิอากาศ 20°C ลม 1 m/s ติดตั้งแบบ open rack — ซึ่งยังเป็นสภาวะอ้างอิงเช่นกัน แต่ใกล้ความจริงกว่า

ค่าที่ระบุ (รุ่น 610 W)	STC	NOCT	ส่วนต่าง
Pmax (W)	610	466	−23.6%
Vmp (V)	40.8	38.3	−6.1%
Imp (A)	14.96	12.16	−18.7%
Voc (V)	49.0	46.5	−5.1%
Isc (A)	15.86	12.78	−19.4%

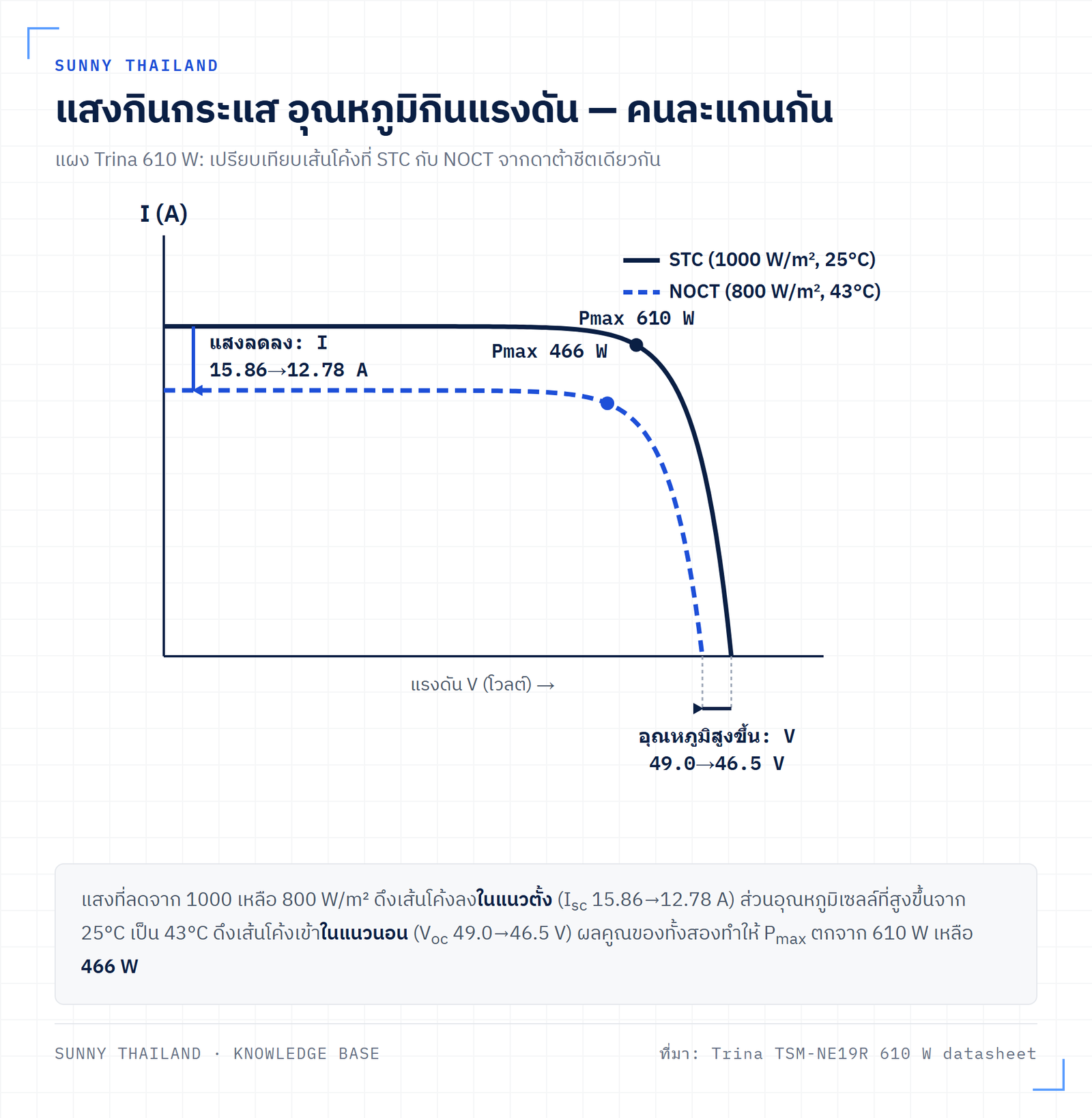

ส่วนต่าง 144 W นั้นแยกออกเป็นสองสาเหตุที่คูณกัน และแยกได้ด้วยตัวเลขจากดาต้าชีตเอง

1. แสงน้อยลง จาก 1000 เหลือ 800 W/m² = คูณ 0.80 — กระแสแปรผันตรงกับแสง จึงเห็นชัดที่แถว I_sc และ I_mp ที่ลดลงราว 19%
2. เซลล์ร้อนขึ้น จาก 25°C เป็น NOCT ที่ 43°C = ร้อนขึ้น 18°C คูณด้วยค่าสัมประสิทธิ์อุณหภูมิของ P_max ที่ −0.29%/°C = ลดลง 5.2% — เห็นชัดที่แถวแรงดัน

คูณกัน: 610 × 0.80 × 0.948 = 463 W เทียบกับ 466 W ที่ผู้ผลิตระบุ ห่างกัน 0.6% ซึ่งอยู่ในระดับการปัดเศษ พูดอีกอย่างคือ ตารางทั้งสองของดาต้าชีตแผ่นนี้สอดคล้องกันเอง และคุณตรวจได้ด้วยเลขคณิตชั้นประถม

ข้อควรระวังในการใช้วิธีนี้: การเอาอัตราส่วนความเข้มแสงมาคูณกับค่าสัมประสิทธิ์อุณหภูมิตรงๆ เป็นการประมาณอันดับหนึ่ง ไม่ใช่ฟิสิกส์ที่แม่นยำ เพราะแรงดันของเซลล์ขึ้นกับกระแสแสงแบบลอการิทึม และ Fill Factor เองก็เปลี่ยนเล็กน้อยเมื่อความเข้มแสงลดลง ส่วนค่าสัมประสิทธิ์ −0.29%/°C ก็วัดมาที่ประมาณหนึ่งดวงอาทิตย์ ไม่ได้วัดซ้ำที่ 800 W/m² ความคลาดเคลื่อน 0.6% ของแผงรุ่นนี้จึงเป็นผลลัพธ์ที่ดี แต่ไม่ควรคาดหวังตัวเลขระดับนี้กับทุกรุ่นทุกยี่ห้อ ให้ใช้เป็นการตรวจความสมเหตุสมผลอย่างหยาบ — ถ้าคำนวณแล้วห่างกันไม่กี่เปอร์เซ็นต์ถือว่าปกติ แต่ถ้าห่างกันเป็นสิบเปอร์เซ็นต์ นั่นคือคำถามที่ควรถามผู้ขาย

ข้อสรุปเชิงปฏิบัติ: หลังคาไทยกลางวันที่แดดจัด เซลล์มักร้อนเกิน NOCT ไปอีก เพราะ NOCT วัดที่อากาศ 20°C และติดตั้งแบบเปิดโล่งให้ลมผ่านใต้แผง หลังคาที่ติดแผงชิดกระเบื้องและอากาศ 35°C ย่อมร้อนกว่านั้น ทุกองศาที่เกิน 25°C คือ 0.29% ที่หายไปจากฉลาก — และนี่คือเหตุผลที่ค่าสัมประสิทธิ์อุณหภูมิสำคัญกับผู้ซื้อชาวไทยมากกว่าเปอร์เซ็นต์ประสิทธิภาพบนหน้าแรกของโบรชัวร์

V_oc สูงสุดตอนเช้าที่อากาศเย็น ไม่ใช่ตอนแดดจัด และนั่นคือค่าที่ใช้กำหนดจำนวนแผงต่อสตริง

ค่าสัมประสิทธิ์อุณหภูมิเป็นเลขติดลบ ซึ่งแปลว่ามันทำงานสองทาง เมื่อเซลล์ร้อนขึ้น V_oc ลด แต่เมื่อเซลล์เย็นลงต่ำกว่า 25°C V_oc จะสูงขึ้น เกินค่าบนฉลาก และช่วงเวลาที่แผงเย็นที่สุดคือเช้ามืดก่อนแดดขึ้น — ซึ่งเป็นช่วงที่อินเวอร์เตอร์ยังไม่เริ่มทำงาน แผงจึงอยู่ในสภาวะวงจรเปิดพอดี

ใช้แผงเดิมคำนวณ ค่าสัมประสิทธิ์อุณหภูมิของ V_oc คือ −0.24%/°C สมมติอุณหภูมิเซลล์ตอนเช้าที่ 15°C คือเย็นกว่า STC อยู่ 10°C

V_oc = 49.0 × (1 + 0.0024 × 10) = 50.2 V

ถ้าอินเวอร์เตอร์รับแรงดัน DC ได้สูงสุด 1000 V การคิดที่ 49.0 V จะได้ 20 แผงต่อสตริง (1000 ÷ 49.0 = 20.4) แต่การคิดที่ 50.2 V เหลือ 19 แผง (1000 ÷ 50.2 = 19.9) ส่วนต่างหนึ่งแผงต่อสตริงนี้คือเส้นแบ่งระหว่างระบบที่ทำงานได้กับระบบที่ทำแรงดันเกินพิกัดอินเวอร์เตอร์ในเช้าที่อากาศเย็นที่สุดของปี ซึ่งเป็นความเสียหายที่ประกันของผู้ผลิตอินเวอร์เตอร์ไม่คุ้ม

ข้อควรระวังสำหรับงานในไทย: ตัวเลข 15°C ข้างต้นเป็นตัวอย่างการคำนวณ ไม่ใช่ค่าออกแบบ อุณหภูมิต่ำสุดที่ควรใช้ต้องมาจากสถิติของพื้นที่ติดตั้งจริง ซึ่งต่างกันมากระหว่างกรุงเทพฯ กับพื้นที่สูงทางภาคเหนือ ให้ใช้ค่าต่ำสุดที่เคยบันทึกได้จากกรมอุตุนิยมวิทยาของจังหวัดนั้น ไม่ใช่ค่าเฉลี่ย และไม่ใช่ตัวเลขสำเร็จรูปจากคู่มือของยุโรปซึ่งตั้งอยู่บนฤดูหนาวที่ติดลบ การลอกค่าออกแบบของยุโรปมาใช้ในไทยทำให้ derate เกินจำเป็นและเสียกำลังการผลิตไปเปล่าๆ

เงาบังเซลล์เดียวไม่ได้ลดกำลังตามสัดส่วน แต่บังคับให้เซลล์นั้นกลายเป็นตัวต้านทาน

นี่คือจุดที่สัญชาตญาณของผู้ซื้อผิดบ่อยที่สุด ถ้าเงาบังพื้นที่ 5% ของแผง กำลังไฟไม่ได้ลดลง 5% เพราะเซลล์ทุกตัวในสายอนุกรมต้องส่งกระแสเท่ากัน และกระแสนั้นถูกจำกัดโดยเซลล์ที่ผลิตได้น้อยที่สุด เซลล์ที่โดนเงาจึงกลายเป็นคอขวดของทั้งสาย

สิ่งที่เกิดต่อจากนั้นอันตรายกว่าการเสียกำลังไฟ เซลล์ที่สว่างที่เหลือพยายามดันกระแสผ่านเซลล์ที่โดนเงา บังคับให้เซลล์นั้นทำงานในสภาวะไบอัสกลับ (reverse bias) — มันเปลี่ยนบทบาทจากแหล่งกำเนิดไฟฟ้าเป็นตัวต้านทานที่ดูดกำลังไฟ พลังงานที่ดูดเข้าไปออกมาเป็นความร้อน เกิดเป็น hot spot ที่ทำให้กระจกหน้าแผงร้าว แผ่นหลังไหม้ หรือลุกไหม้ได้ ตามที่ PVEducation อธิบายไว้ในหัวข้อ Bypass Diodes

บนเส้นโค้ง I-V ความเสียหายนี้มองเห็นได้ก่อนที่ตาเปล่าจะเห็นรอยไหม้ กระแส I_sc ตกลงทั้งเส้น และหัวเข่าเสียรูป

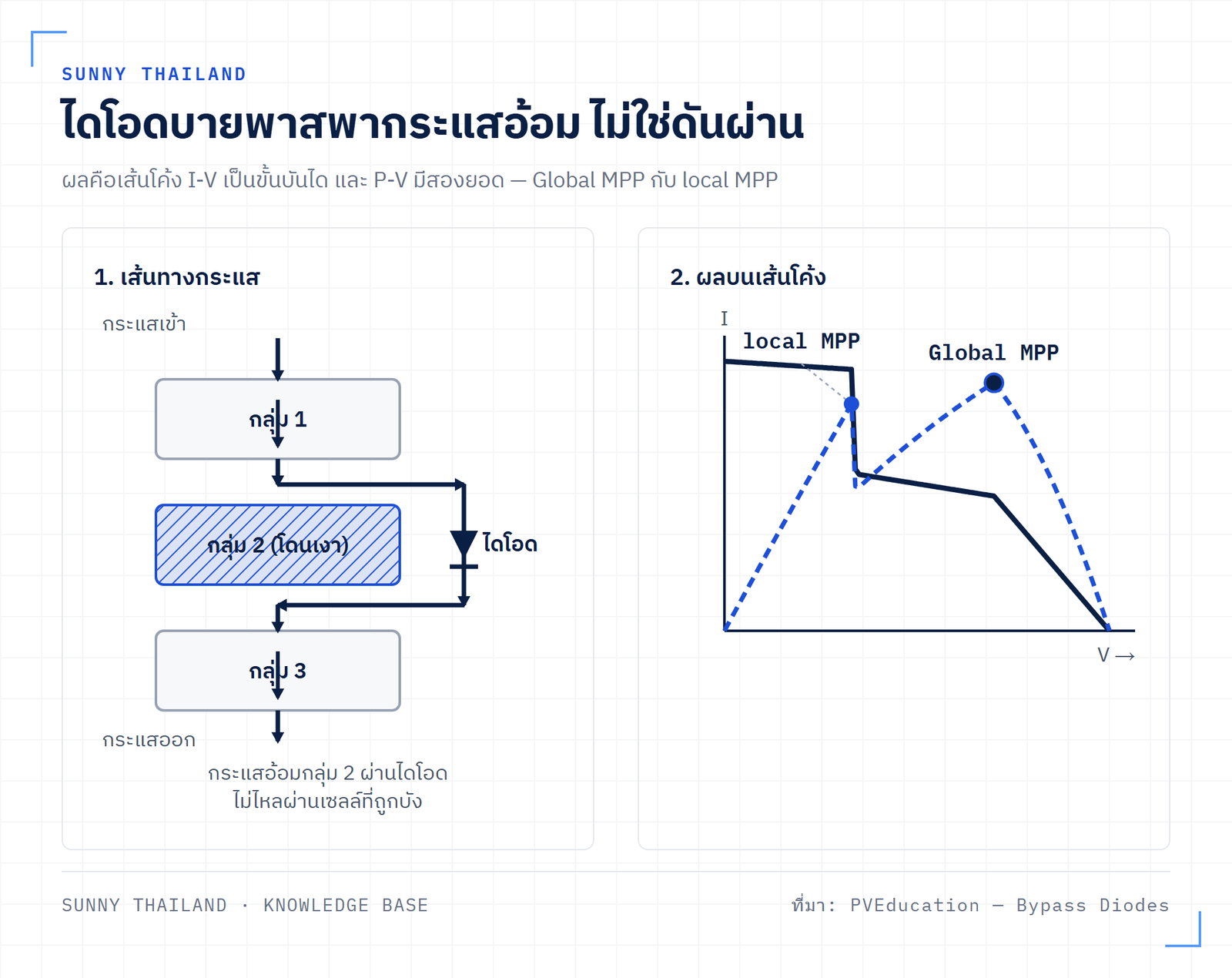

ไดโอดบายพาสพากระแส “อ้อม” กลุ่มเซลล์ที่โดนเงา ไม่ใช่ดันกระแส “ผ่าน” มัน

ทิศทางของกระแสตรงนี้เป็นจุดที่เอกสารภาษาไทยอธิบายกลับด้านกันบ่อย จึงขอระบุให้ชัด

ผู้ผลิตติดตั้งไดโอดบายพาส ขนานคร่อมกลุ่มเซลล์ย่อยในทิศสวนกลับ ในสภาวะแดดสม่ำเสมอ ไดโอดถูกไบอัสกลับด้าน จึงเสมือนวงจรเปิดและไม่มีกระแสไหลผ่านตัวมันเลย แต่เมื่อกลุ่มเซลล์ใดโดนบังจนเกิดแรงดันย้อนกลับ ไดโอดที่คร่อมกลุ่มนั้นจะนำกระแส (turn on) และเปิดทางลัดให้กระแสจากกลุ่มเซลล์ข้างเคียงไหลอ้อมกลุ่มที่โดนเงาไป กระแสไม่ได้ถูกดันผ่านเซลล์ที่โดนเงาอีกต่อไป และนั่นคือสิ่งที่หยุด hot spot

ตรงนี้มีรายละเอียดที่เอกสารทั่วไปมักสรุปสั้นเกินไปจนกลายเป็นความเข้าใจผิด สิ่งที่ไดโอดจำกัดไว้ที่ราว 0.5–0.7 V คือแรงดันรวมของกลุ่มเซลล์ทั้งกลุ่ม ไม่ใช่แรงดันย้อนกลับที่ตกคร่อมเซลล์ที่โดนเงาเพียงตัวเดียว ตัวเลขหนึ่งไดโอดดรอปนั้นเป็นค่าของกรณีในอุดมคติที่ติดไดโอดหนึ่งตัวต่อหนึ่งเซลล์ ซึ่งไม่มีผู้ผลิตรายใดทำจริงเพราะต้นทุนสูงเกินไป

ในแผงจริงที่ไดโอดหนึ่งตัวคุมเซลล์ทั้งกลุ่ม PVEducation ระบุไว้ชัดว่าแรงดันที่ตกคร่อมเซลล์ที่โดนเงาเท่ากับผลรวมของแรงดันไบอัสตรงของเซลล์ที่เหลือในกลุ่มเดียวกัน บวกกับแรงดันของไดโอด กลุ่มเซลล์ที่มีสมาชิกหลายสิบตัวจึงทำให้เซลล์ที่โดนเงาตัวเดียวรับแรงดันย้อนกลับได้ในระดับหลายสิบโวลต์ ไม่ใช่ 0.6 V และกำลังสูงสุดที่เซลล์นั้นต้องเผาทิ้งเป็นความร้อนเท่ากับความสามารถในการผลิตไฟของเซลล์ทั้งกลุ่มรวมกัน

ข้อสรุปที่ถูกต้องจึงเป็นแบบนี้: ไดโอดบายพาสจำกัดความเสียหาย ไม่ได้กำจัดความเสียหาย มันหยุดไม่ให้ทั้งสตริงถูกลากลง และหยุดไม่ให้แรงดันของทั้งกลุ่มพุ่งไปย้อนอัดเซลล์เดียว แต่มันไม่ได้ทำให้เซลล์ที่โดนเงาปลอดภัยโดยอัตโนมัติ นี่คือเหตุผลที่ตำราวิศวกรรมกำหนดขนาดกลุ่มสูงสุดไว้ที่ราว 15 เซลล์ต่อไดโอดหนึ่งตัว สำหรับเซลล์ซิลิคอน — ถ้าไดโอดคุมเซลล์ที่ปลอดภัยได้ทุกจำนวน ก็ไม่มีเหตุผลใดต้องจำกัดขนาดกลุ่มตั้งแต่แรก และนี่คือเหตุผลที่ hot spot ยังเป็นสาเหตุความเสียหายที่พบได้จริงในแผงที่ไดโอดทำงานปกติทุกตัว

เรื่องจำนวนไดโอดมีรายละเอียดที่ควรอัปเดต ตำราเก่านิยมยกตัวอย่างแผง 72 เซลล์ที่มีไดโอดบายพาส 3 ตัว คุมกลุ่มละ 24 เซลล์ ซึ่งยังถูกในเชิงหลักการ แต่แผงเต็มเซลล์ 72 เซลล์แทบไม่มีขายแล้ว ตลาดย้ายไปใช้แผง half-cut ที่ตัดเซลล์ครึ่งใบเพื่อลดกระแสและลดความสูญเสีย I²R แผง Trina ที่ยกมาข้างต้นระบุไว้ในตารางข้อมูลเชิงกลว่า “132 cells” คือเซลล์เต็ม 66 ใบที่ถูกตัดครึ่ง การแบ่งแผงด้วยไดโอด 3 ตัวเป็นรูปแบบที่ใช้กันแทบทั้งอุตสาหกรรมสำหรับแผงขนาดนี้ ซึ่งจะทำให้ไดโอดแต่ละตัวคุมราว 44 ครึ่งเซลล์ — แต่ต้องระบุให้ตรงว่าดาต้าชีตหน้าที่อ้างถึงนี้ไม่ได้พิมพ์จำนวนไดโอดไว้ ตัวเลข 3 เป็นธรรมเนียมของอุตสาหกรรม ไม่ใช่ค่าที่อ่านได้จากเอกสารแผ่นนั้น ถ้าต้องการตัวเลขจริงต้องขอคู่มือติดตั้งหรือเอกสารทางเทคนิคฉบับเต็มจากผู้ผลิต

ผู้อ่านที่ช่างสังเกตจะเห็นความขัดกันทันที: 44 ครึ่งเซลล์ต่อไดโอดหนึ่งตัว มากกว่าตัวเลขแนะนำ 15 เซลล์ต่อไดโอดอยู่มาก คำอธิบายมีสองส่วน ส่วนแรกคือการตัดครึ่งเซลล์ทำให้กระแสของแต่ละเซลล์ลดลงราวครึ่งหนึ่ง กำลังที่ต้องเผาทิ้งในเซลล์ที่โดนเงาจึงลดลงตามไปด้วย ส่วนที่สองซึ่งสำคัญกว่าคือ ตัวเลข 15 เป็นแนวทางเชิงตำรา ไม่ใช่ข้อกำหนดของมาตรฐานผลิตภัณฑ์ ความอยู่รอดจริงของแผงเมื่อเกิด hot spot พิสูจน์ด้วยการทดสอบแบบ (type test) ของแผงรุ่นนั้นทั้งแผง ไม่ใช่ด้วยการนับเซลล์ต่อกลุ่ม ซึ่งเป็นอีกเหตุผลที่ใบรับรองมาตรฐานของแผงมีน้ำหนักมากกว่าสเปคบนโบรชัวร์ — ดูรายละเอียดได้ที่ มาตรฐานแผงโซล่าเซลล์ มอก. 61215 และ 61730

เมื่อไดโอดทำงาน กราฟจะมีหลายยอด และอินเวอร์เตอร์อาจไปเกาะยอดที่ผิด

ตอนที่ไดโอดบายพาสนำกระแส แผงยังรักษากระแสหลักไว้ได้ แต่แรงดันของแผงลดลงเท่ากับสัดส่วนของกลุ่มเซลล์ที่ถูกข้ามไป (บวกแรงดันตกคร่อมไดโอด) ผลคือเส้นโค้ง I-V แตกเป็นขั้นบันไดและเกิดรอยหยัก (notch) เมื่อแปลงเป็นเส้นโค้ง P-V ยอดเดียวที่เคยมีจะกลายเป็นหลายยอด — มี local MPP หลายจุด แต่มีเพียงจุดเดียวที่เป็น Global MPP และเป็นจุดที่ให้พลังงานสูงสุดจริง

นี่คือคำตอบว่าทำไมต้องมี MPPT ถ้าเส้นโค้งมียอดเดียวเสมอ การหาจุดสูงสุดก็เป็นเรื่องง่าย แต่เงาทำให้มีหลายยอด และอัลกอริทึมที่ไล่ขึ้นเนินอย่างเดียวอาจหยุดที่ยอดเตี้ยแล้วอยู่ตรงนั้นทั้งวัน อินเวอร์เตอร์จึงต้องมีวิธีกวาดหายอดที่สูงที่สุดเป็นระยะ

รายละเอียดของอัลกอริทึม MPPT — Perturb & Observe เทียบกับ Incremental Conductance ข้อจำกัดของแต่ละแบบ และวิธีวัดประสิทธิภาพการติดตาม — อยู่ในบทความแยกต่างหาก อ่านได้ที่ MPPT: Perturb & Observe เทียบกับ Incremental Conductance

Optimizer และ Micro-inverter กู้คืนได้ราวครึ่งหนึ่งของที่เงากินไป ไม่ใช่ทั้งหมด

ทางแก้ระดับอุปกรณ์คือย้ายการติดตามจุดสูงสุดจากระดับสตริงลงไปที่ระดับแผง เรียกรวมกันว่า MLPE (Module-Level Power Electronics) ซึ่งมีสองรูปแบบหลักคือ DC power optimizer (ตัวแปลง DC-DC ที่ปรับอัตราส่วนแรงดันต่อกระแสของแผงแต่ละใบให้เข้ากับสตริง) และ micro-inverter (แปลงเป็น AC ที่ใต้แผงเลย)

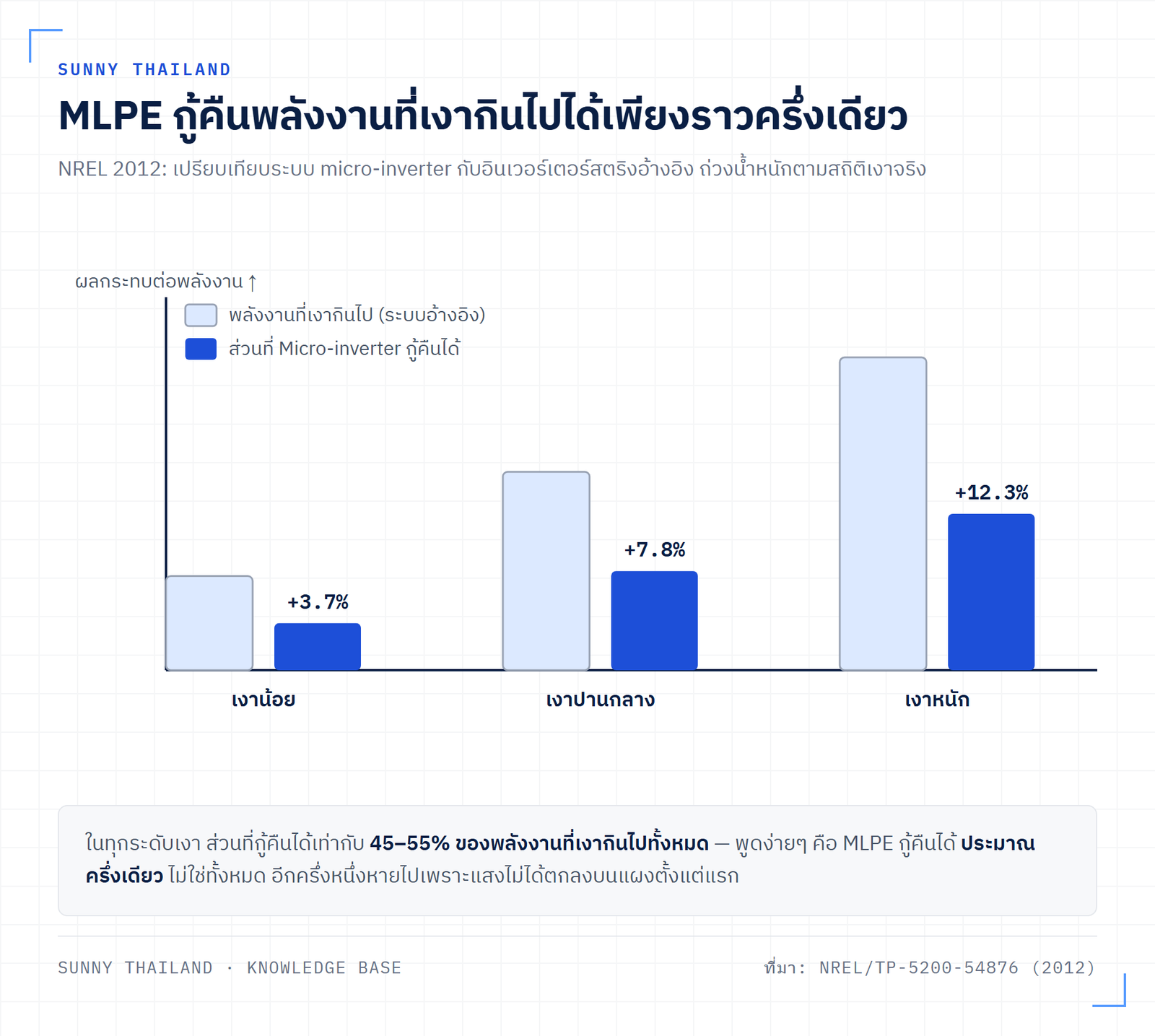

ตัวเลขที่ควรอ้างอิงมาจากการทดสอบของ NREL ที่สร้างชุดทดสอบเงาแบบทำซ้ำได้ แล้ววางระบบสองชุดขนาด 8 kW เหมือนกันทุกอย่างยกเว้นอุปกรณ์แปลงไฟ ผลที่ได้เมื่อถ่วงน้ำหนักตามสถิติเงาของหลังคาบ้านจริง คือ micro-inverter ผลิตไฟได้มากกว่าอินเวอร์เตอร์สตริงอ้างอิง +3.7% ในสภาพเงาน้อย +7.8% ในสภาพเงาปานกลาง และ +12.3% ในสภาพเงาหนัก

แต่ตัวเลขที่มีค่าที่สุดในรายงานฉบับนั้นไม่ใช่สามตัวข้างบน รายงานสรุปว่าในทุกกรณี ส่วนที่กู้คืนได้เท่ากับ 45–55% ของพลังงานที่สูญเสียไปจากเงาทั้งหมด พูดง่ายๆ คือ MLPE กู้คืนได้ประมาณครึ่งเดียวของที่เงากินไป อีกครึ่งหนึ่งหายไปเพราะแสงไม่ได้ตกลงบนแผงตั้งแต่แรก และไม่มีอุปกรณ์อิเล็กทรอนิกส์ใดเสกมันกลับมาได้ ถ้าผู้ขายเสนอ optimizer เป็นทางแก้ปัญหาเงา ตัวเลขที่ควรคาดหวังคือครึ่งหนึ่ง ไม่ใช่การกู้คืนเต็มจำนวน — และการตัดต้นไม้หรือย้ายตำแหน่งแผงมักคุ้มกว่าเสมอ

ข้อจำกัดของหลักฐานชุดนี้ที่ต้องระบุให้ครบ: การทดสอบจริงในรายงานเปรียบเทียบ micro-inverter กับอินเวอร์เตอร์สตริงเท่านั้น ไม่ได้ทดสอบ DC optimizer แม้ว่ากระบวนการทดสอบจะออกแบบให้ใช้กับ optimizer ได้ก็ตาม เป็นการทดลองเดินระบบครั้งเดียวที่ไซต์เดียว ไม่ใช่การสำรวจกองระบบขนาดใหญ่ และเปอร์เซ็นต์รายปีมาจากการถ่วงน้ำหนักด้วยสถิติเงาของหลังคาบ้านในสหรัฐฯ นอกจากนี้รายงานตีพิมพ์ปี 2555 (2012) ซึ่งเก่ากว่าอุปกรณ์ที่ขายอยู่ในปัจจุบันพอสมควร ให้ใช้เป็นลำดับความสำคัญของขนาดผลลัพธ์ ไม่ใช่ค่ารับประกันของรุ่นใดรุ่นหนึ่ง

การวัดเส้นโค้ง I-V คือเครื่องมือตรวจรับงาน ไม่ใช่แค่ทฤษฎีในหนังสือ

ทุกอย่างข้างบนมีประโยชน์ตอนตรวจรับระบบ เพราะเครื่องมือที่เรียกว่า I-V curve tracer วัดเส้นโค้งของสตริงจริงได้ในไม่กี่วินาที แล้วเทียบกับเส้นโค้งที่ควรจะเป็นหลังปรับค่าตามแสงและอุณหภูมิขณะวัด รูปร่างที่ผิดไปบอกทิศทางของปัญหาได้ก่อนที่ผลผลิตรายเดือนจะฟ้อง

มาตรฐานที่กำกับการทดสอบนี้คือ IEC 62446-1 ว่าด้วยการตรวจสอบ จัดทำเอกสาร และบำรุงรักษาระบบ PV ที่เชื่อมต่อกริด ฉบับปัจจุบันคือ Edition 1.1 ซึ่งเป็นฉบับรวม IEC 62446-1:2016 กับ AMD1:2018 มาตรฐานนี้แบ่งการทดสอบเป็นสองระดับ และความแตกต่างมีผลกับสัญญาจ้าง

• Category 1 — การทดสอบพื้นฐานที่ทุกระบบต้องทำ ได้แก่ ความต่อเนื่องของสายดิน ขั้ว การวัด V_oc การวัดกระแสลัดวงจรหรือกระแสใช้งาน และความต้านทานฉนวน
• Category 2 — การทดสอบระดับสูงขึ้น ซึ่งเป็นที่อยู่ของการวัดเส้นโค้ง I-V เต็มรูปแบบ

ประเด็นที่ผู้ว่าจ้างควรรู้คือ การวัดเส้นโค้ง I-V ไม่ได้เป็นข้อบังคับพื้นฐานของมาตรฐาน แต่อยู่ในระดับที่สอง ดังนั้นถ้าต้องการให้ผู้รับเหมาส่งมอบผลวัดเส้นโค้งของทุกสตริง ต้องระบุไว้ในสัญญาตั้งแต่ต้น ไม่ใช่คาดหวังว่าจะได้มาโดยอัตโนมัติเพราะ “ทำตามมาตรฐาน IEC แล้ว” เอกสารชุดนี้คือหลักฐานตั้งต้นที่ใช้เทียบเมื่อผลผลิตตกในปีที่ 3 หรือเมื่อต้องเคลมประกันแผง ถ้าไม่มีค่าตั้งต้น การพิสูจน์ว่าแผงเสื่อมผิดปกติแทบเป็นไปไม่ได้

มาตรฐานฉบับนี้มี Annex D ที่ว่าด้วยรูปร่างของเส้นโค้ง I-V และการตีความ ซึ่งเป็นข้อที่ควรอ้างอิงเมื่อกำหนดขอบเขตงานตรวจสอบ อนึ่ง เอกสารฉบับเต็มเป็นเอกสารที่ต้องซื้อลิขสิทธิ์ เนื้อหารายละเอียดของ Annex D จึงไม่ได้นำมาอ้างในบทความนี้ และ IEC ระบุ stability date ของฉบับนี้ไว้ที่ปี 2026 หมายความว่าอยู่ในกำหนดทบทวนของคณะกรรมการ ควรตรวจสอบสถานะฉบับล่าสุดกับ IEC ก่อนนำไปอ้างในสัญญา

ข้อมูล ณ เดือนสิงหาคม 2569 — ค่าตัวเลขจากดาต้าชีตที่อ้างถึงเป็นของรุ่นและปีที่ระบุ ผู้ผลิตปรับสเปคเป็นระยะ ให้ตรวจสอบดาต้าชีตของล็อตที่จะรับมอบจริงเสมอ

สรุปเชิงวิศวกรรม

• ตัวเลขบนฉลาก (เช่น 610 W) คือ P_max ที่ STC เพียงจุดเดียวบนเส้นโค้ง I-V ดาต้าชีตแผ่นเดียวกันมักระบุค่าที่ NOCT ไว้ด้วย ซึ่งของแผงที่ยกมาคือ 466 W หรือต่ำกว่าฉลาก 23.6%
• ส่วนต่างนั้นแยกเป็นแสง (คูณ 0.80) และอุณหภูมิ (−0.29%/°C × 18°C) คูณกันได้ 463 W เทียบกับ 466 W ที่ผู้ผลิตระบุ — ใช้เลขคณิตนี้ตรวจความสอดคล้องของสเปคชีตทุกยี่ห้อได้
• Fill Factor ของแผงที่ยกมาคือ 0.785 เทียบกับเพดานของเซลล์เชิงพาณิชย์ที่ 0.83 ค่า FF ราว 0.70 ไม่ใช่เกรดพรีเมียม แต่เป็นสัญญาณของความต้านทานอนุกรมสูงหรือมี shunt
• V_oc สูงสุดตอนเช้าที่เย็นที่สุด ไม่ใช่ตอนแดดจัด ให้กำหนดจำนวนแผงต่อสตริงจาก V_oc ที่อุณหภูมิต่ำสุดของพื้นที่ติดตั้ง โดยใช้สถิติกรมอุตุนิยมวิทยาของจังหวัดนั้น ไม่ใช่ค่าออกแบบสำเร็จรูปจากคู่มือยุโรป
• เงาบัง 5% ไม่ได้ทำให้กำลังลด 5% เพราะกระแสของสายอนุกรมถูกจำกัดโดยเซลล์ที่แย่ที่สุด และเซลล์ที่โดนเงาจะกลายเป็นตัวต้านทานที่สะสมความร้อน
• ไดโอดบายพาสพากระแสอ้อมกลุ่มเซลล์ที่โดนเงา ไม่ใช่ดันผ่าน — ทิศทางนี้คือสิ่งที่หยุด hot spot ไม่ให้ลุกลาม
• แต่ค่า 0.5–0.7 V ที่มักถูกอ้างถึงคือแรงดันที่ถูกจำกัดของทั้งกลุ่มเซลล์ ไม่ใช่ของเซลล์ที่โดนเงาตัวเดียว เซลล์ตัวนั้นยังรับแรงดันย้อนกลับได้หลายสิบโวลต์และต้องเผากำลังเทียบเท่ากำลังผลิตของทั้งกลุ่ม ไดโอดบายพาสจำกัดความเสียหาย ไม่ได้กำจัดมัน
• เมื่อไดโอดทำงาน เส้นโค้ง P-V มีหลายยอด เหลือยอดเดียวที่เป็น Global MPP — นั่นคือเหตุผลที่ MPPT ต้องมีอยู่
• MLPE กู้คืนได้ราว 45–55% ของพลังงานที่เงากินไป ไม่ใช่ทั้งหมด การจัดการเงาทางกายภาพยังคุ้มกว่าเสมอ
• ระบุในสัญญาให้ผู้รับเหมาส่งมอบผลวัดเส้นโค้ง I-V ของทุกสตริง — IEC 62446-1 จัดการทดสอบนี้ไว้ใน Category 2 ซึ่งไม่ใช่ระดับพื้นฐานที่ได้มาโดยอัตโนมัติ
